Edelstahlrohre / Dickwandig
Klicken Sie auf dieses Bild, um es zu vergrößern.
Klicken Sie auf dieses Bild, um es zu vergrößern.
Teilenummer
Hier finden Sie die Teilenummern
zu dem gesuchten Artikel

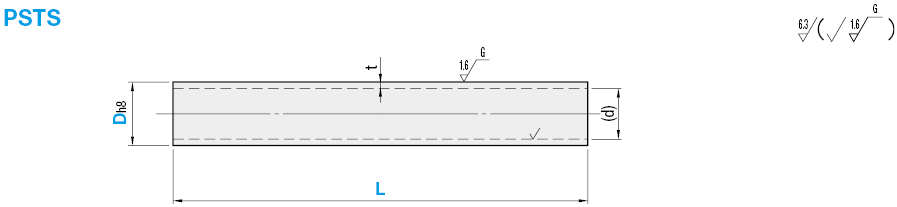

- Zeichnung/Spezifikationen
- 3D-Vorschau Die 3D-Vorschau ist nach vollständiger Konfiguration verfügbar
- Teilenummern
- Katalog
Spezifikationen
| Teile-nummer | - | L |
| PSTS15 | - | 173 |
| oder mehr | oder weniger | Toleranz |
| 10 | 30 | ±0.2 |
| 31 | 120 | ±0.3 |
| 121 | 400 | ±0.5 |
| 401 | 1000 | ±0.8 |
| 1001 | 1200 | ±1.2 |
| Teile-nummer | L 1mm-Schritte | t | (d+0.5 0) | Stückpreis | |||||||
| Ausführung | D | h8 | L10~200 | L201~400 | L401~600 | L601~800 | L801~1000 | L1001~1200 | |||
| PSTS | 6 | 0 - 0.018 | 10~600 | 1.5 | 3 | - | - | - | |||
| 8A | 0 - 0.022 | 1.5 | 5 | ||||||||
| 8 | 2 | 4 | |||||||||
| 10A | 1.5 | 7 | |||||||||
| 10 | 2 | 6 | |||||||||
| 12A | 0 - 0.027 | 10~800 | 2 | 8 | |||||||
| 12 | 3 | 6 | |||||||||
| 12B | 4 | 4 | |||||||||
| 15B | 10~1000 | 1.5 | 12 | ||||||||
| 15A | 2 | 11 | |||||||||
| 15 | 3 | 9 | |||||||||
| 16 | 3 | 10 | |||||||||
| 20A | 0 - 0.033 | 2.5 | 15 | ||||||||
| 20 | 4 | 12 | |||||||||
| 20B | 6 | 8 | |||||||||
| 25A | 3 | 19 | |||||||||
| 25 | 5 | 15 | |||||||||
| 30A | 3 | 24 | |||||||||
| 30 | 5 | 20 | |||||||||
| 35 | 0 - 0.039 | 10~1200 | 5 | 25 | |||||||
| 40 | 5 | 30 | |||||||||
| 45 | 5 | 35 | |||||||||
| 50 | 8 | 34 | |||||||||

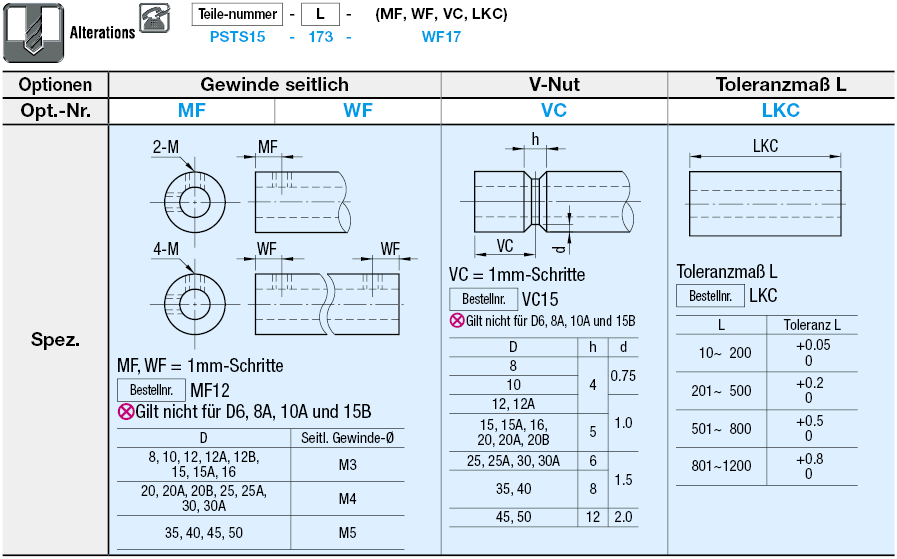

Optionen
Teilenummer:
- Um die 3D Vorschau anzeigen zu können, muss die Konfiguration abgeschlossen sein.
3D Vorschau nicht verfügbar, da noch keine Teilenummer generiert wurde.
| Teilenummer | Mindestbestellmenge | Mengenrabatt | RoHS | Außendurchmesser D (oder Außengewinde M) (Ø) | Innen-Ø (d) (Ø) | L (mm) | |
|---|---|---|---|---|---|---|---|
| 1 | 7 Arbeitstage | 10 | 6 | 3 | 10 ～ 600 | ||
| 1 | 7 Arbeitstage | 10 | 8 | 4 | 10 ～ 600 | ||
| 1 | 7 Arbeitstage | 10 | 8 | 5 | 10 ～ 600 | ||
| 1 | 7 Arbeitstage | 10 | 10 | 6 | 10 ～ 600 | ||
| 1 | 7 Arbeitstage | 10 | 10 | 7 | 10 ～ 600 | ||
| 1 | 7 Arbeitstage | 10 | 12 | 6 | 10 ～ 800 | ||
| 1 | 7 Arbeitstage | 10 | 12 | 8 | 10 ～ 800 | ||
| 1 | 7 Arbeitstage | 10 | 12 | 4 | 10 ～ 800 | ||
| 1 | 7 Arbeitstage | 10 | 15 | 9 | 10 ～ 1000 | ||
| 1 | 7 Arbeitstage | 10 | 15 | 11 | 10 ～ 1000 | ||
| 1 | 7 Arbeitstage | 10 | 15 | 12 | 10 ～ 1000 | ||
| 1 | 7 Arbeitstage | 10 | 16 | 10 | 10 ～ 1000 | ||
| 1 | 7 Arbeitstage | 10 | 20 | 12 | 10 ～ 1000 | ||
| 1 | 7 Arbeitstage | 10 | 20 | 15 | 10 ～ 1000 | ||
| 1 | 7 Arbeitstage | 10 | 20 | 8 | 10 ～ 1000 | ||
| 1 | 7 Arbeitstage | 10 | 25 | 15 | 10 ～ 1000 | ||
| 1 | 7 Arbeitstage | 10 | 25 | 19 | 10 ～ 1000 | ||
| 1 | 7 Arbeitstage | 10 | 30 | 20 | 10 ～ 1000 | ||
| 1 | 7 Arbeitstage | 10 | 30 | 24 | 10 ～ 1000 | ||
| 1 | 7 Arbeitstage | 10 | 35 | 25 | 10 ～ 1200 | ||
| 1 | 7 Arbeitstage | 10 | 40 | 30 | 10 ～ 1200 | ||
| 1 | 6 Arbeitstage | 10 | 45 | 35 | 10 ～ 1200 | ||
| 1 | 6 Arbeitstage | 10 | 50 | 34 | 10 ～ 1200 |
Loading...
Grundlegende Informationen
| Werkstoff | EN 1.4301 Äquiv. | Das Herstellungsverfahren Teile | Nahtlos | Oberflächenbearbeitung | Polierung (1,6 µm) |
|---|---|---|---|---|---|
| Ausführung | Thick-Wall Grinding |
Konfigurieren
Basiseigenschaften
-
Außendurchmesser D (oder Außengewinde M)(Ø)
-
Innen-Ø (d)(Ø)
-
L(mm)
-
Ausführung
- PSTS
-
Filtern nach CAD Format
- 2D
- 3D
Filtern nach vsl. Lieferzeit
-
- Alle Produkte
- 6 Tage oder weniger
- 7 Tage oder weniger
Optionale Eigenschaften
- Die Spezifikationen und Maße einiger Teile sind evtl. nicht vollständig enthalten. Genaue Details siehe Herstellerkataloge .
